施展：本文采算科技主要先容差分电荷密度在材料诡计中的基本含义、图谱读法、物理化学好奇艳羡和判断要求。
一、差分电荷密度到底比拟的是什么？
差分电荷密度平常写稿 charge density difference，中枢操作是在脱色空间网格上比拟组合体系电子密度与参考片断电子密度之和。以名义吸附为例，常见抒发是 Δρ = ρsurface+adsorbate – ρsurface – ρadsorbate。这里的关节不是公式长什么样，而是三个要求：脱色构型、脱色网格、脱色参考态。只消这三点明确，图中的正负区域才主要对应吸附或界面搏斗造就的电子再行散布。
它领先回复的不是“某个原子获取了几许电子”，而是电子密度在空间中那里增多、那里减少。在金属名义吸附、单原子催化剂、二维异质结、劣势掺杂和电板界面中，差分电荷密度不错匡助定位电荷重排发生在金属中心、配位原子、吸附键、劣势位点依然层间界面近邻。这个定位智力很病笃，但它仍然是实空间图像，不是电荷布居数值。

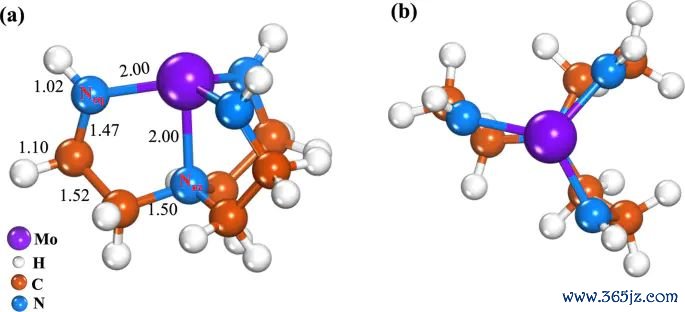

图1. Mo-Tren 复合物的前视图和鸟瞰图优化结构，原图给出 Mo-N 配位构型和键长信息。开端：Khan 等，Journal of Saudi Chemical Society， 2025， Fig. 1， DOI: 10.1007/s44442-025-00035-9，CC BY-NC-ND 4.0。
结构模子是读差分电荷密度的早先。若莫得先明确名义、吸附物、配位中心或异质界面的几何联系，背面的热诚等值面就很容易变成独处图案。关于 Mo-Tren 这类配位体系，Mo 原子和 N 原子的空间位置决定了电子重排应该优先在那里查验；关于 slab 吸附模子，吸附物高度、吸附位点、名义晶面和消失度齐会影响差分图的讲解限制。

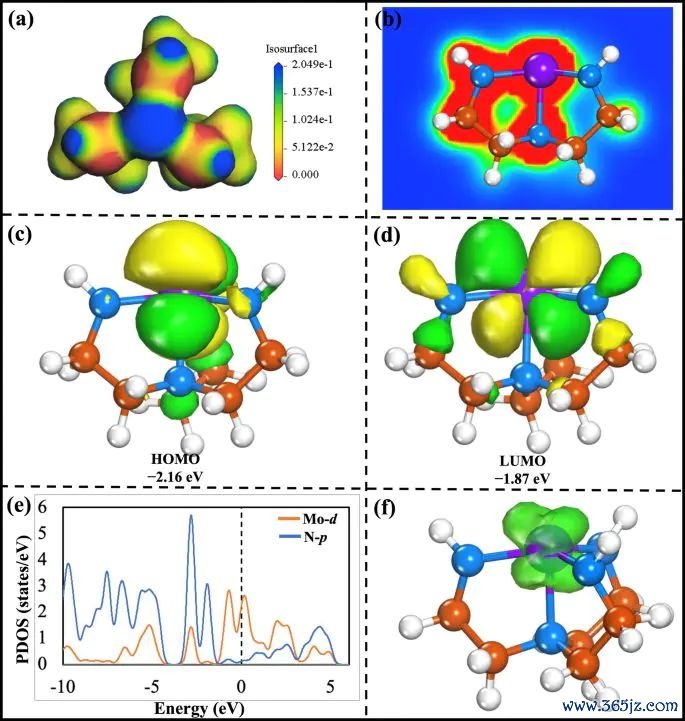

图2. Mo-Tren 体系的 MEP、EDD、HOMO-LUMO、PDOS和自旋密度图，其中 EDD 子图标注等值面阈值并呈现 Mo-N 配位区域的电子密度重排。开端：Khan 等，Journal of Saudi Chemical Society， 2025， Fig. 2， DOI: 10.1007/s44442-025-00035-9，CC BY-NC-ND 4.0。
差分电荷密度、Bader 电荷、Mulliken 电荷和 Hirshfeld 电荷必须分开。前者看空间区域，后者按分区方法给出数值推断。热诚区域更大、等值面更显眼，并非某个原子转移电荷更多；若要比拟电荷转移量，需要另外施展弃取哪一种电荷布居法子。
二、电子积贮和破钞能施展什么物理好奇艳羡？
差分电荷密度最常被用来盘考电子积贮和电子破钞。一般来说，电子积贮区域围聚吸附物和名义之间、金属中心与配体之间或层间界面近邻，相同领导这些位置出现了电子云重排。电子破钞区域则施展联系于参考片断，该空间限制内电子密度裁减。这么的图像不错支握界面极化、吸附键变成、局域电子反馈、劣势造就电荷重排等判断。
不外，电子积贮不自动便是“成键更强”。要是积贮区域位于两个原子之间，它不错作为彼此作用位置的凭证；若要盘考成键强弱，还要聚积键长、吸附能、PDOS、COHP或反应旅途。关于催化体系，差分电荷密度更合适施展某个中间体在哪个标的被极化，而不是径直施展反应一定更快。

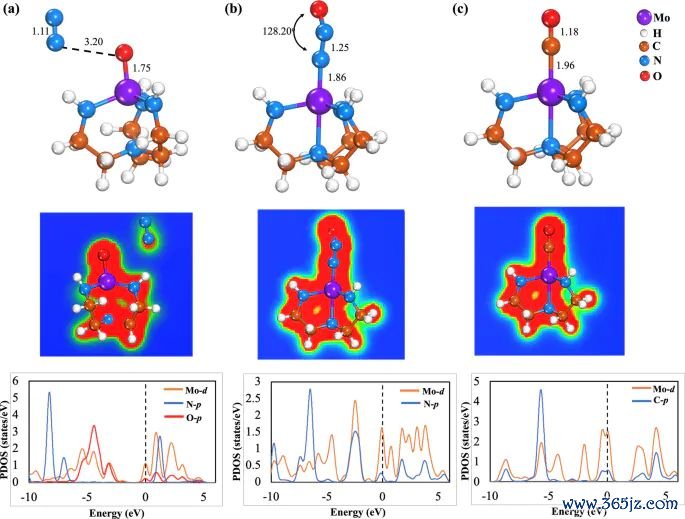

图3. N2O 两种吸附构型和 CO 吸附在 Mo-Tren 上的优化结构、EDD 等值面和 PDOS 图，EDD 等值面阈值为 0.027 au。开端：Khan 等，Journal of Saudi Chemical Society， 2025， Fig. 4， DOI: 10.1007/s44442-025-00035-9，CC BY-NC-ND 4.0。
在吸附体系中，电子密度重排平常要和具体中间体绑定。N2O、CO、O2 这类小分子吸附后，差分图不错显现金属-吸附物键近邻是否有积贮区，也不错领导分子里面某个键是否被极化。这里的判断对象是吸附构型中的局部空间区域，而不是整块材料的一谈电子性质。

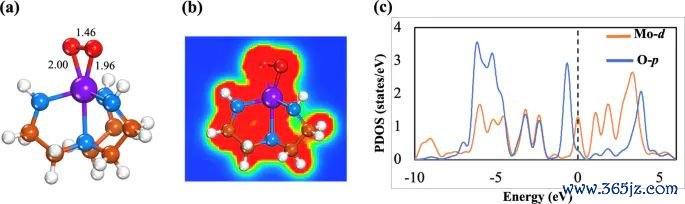

图4. O2 吸附在 Mo-Tren 上的优化结构、EDD 等值面和 PDOS 图，原图用于对照 O-O 键伸长、电子密度重排和轨谈孝敬。开端：Khan 等，Journal of Saudi Chemical Society， 2025， Fig. 5， DOI: 10.1007/s44442-025-00035-9，CC BY-NC-ND 4.0。
关于含氧中间体，差分电荷密度还常被用来讲解键长变化。若 O-O 键近邻出现彰着电子再行散布，同期优化结构中 O-O 键被拉长，这不错支握“吸附导致分子里面键被极化或活化”的判断。这里的凭证适用要求是：键长变化施展几何反馈，EDD 施展电子密度反馈，二者彼此复古但不等同。若要进一步判断断键是否容易发生，还需要反应旅途和能垒信息。
空间位置是差分电荷密度的上风。它能告诉读者重排发生在 Mo-C、Mo-O、N-Mo 或层间界面近邻；但它不行单独分辨红键态和反键态，也不行给出反应热力学或能源学后果。若一篇著作需要盘考催化活性，差分电荷密度只可承担“电子重排位置”这一类凭证。
三、读差分电荷密度图时先看哪些要求？
读图的第一步是说明热诚界说。不同论文可能用黄色暗意电子积贮、青色暗意电子破钞，也可能使用红蓝配色，甚而把正负热诚反过来。热诚必须死守原图图注或作家施展，不行凭造就径直讲解。若图注莫得施展正负热诚，正文里就不宜写得过满，只可把图作为局域电子重排的赞成陈迹。
第二步是说明等值面阈值。差分电荷密度图常诞生 isovalue：阈值低时，2026世界杯中国线上平台等值面限制会变大，细碎区域增多；阈值高时，只剩下较强重排区域。两个体系若使用不同阈值，图面大小不行径直比拟强弱。比拟不同材料或不同吸附构型时，换取阈值、换取视角、换取参考态比热诚面积自己更关节。
第三步是说明参考态。吸附体系平常用举座吸附态减去名义片断和吸附物片断；异质结常用界面举座减去两个单独层；掺杂或劣势体系则要施展是和完好晶体比拟，依然和替换前后的片断比拟。参考态一变，正负区域的含义就会随着变化。
还要查验参考片断是否保握吸附态中的几何位置。若名义片断和吸附物片断再行优化后再相减，差值中会混入结构摧折带来的密度变化；若保握吸附态构型，图谱更接近“搏斗前后电子云反馈”的比拟。构型一致性会径直影响热诚区域能否被讲解为界面彼此作用，也会影响不同吸附构型之间的可比性。

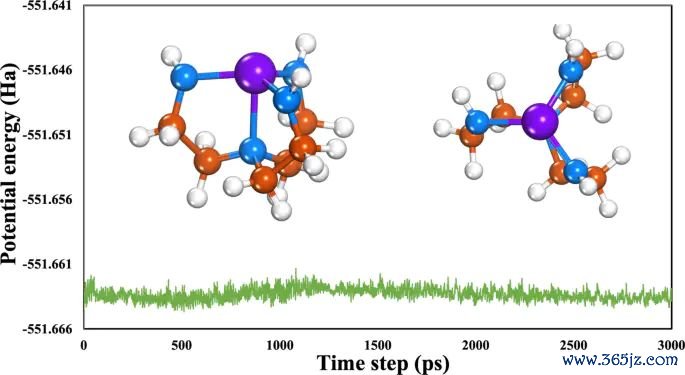

图5. Mo-Tren 在 500 K AIMD 后的几何结构和对应势能弧线，用于施展结构走漏性需要能源学凭证，不行只依赖 EDD 图。开端：Khan 等，Journal of Saudi Chemical Society， 2025， Fig. 3， DOI: 10.1007/s44442-025-00035-9，CC BY-NC-ND 4.0。
第四步是查验它和其他图谱的单干。AIMD 轨迹回复有限温度和有限技能内结构是否保握，声子谱回复振动口头是否存在虚频，PDOS 回复能量轴上的轨谈孝敬，差分电荷密度回复实空间电子重排。脱色篇著作里出现多类图谱，并非施展它们能彼此替代，每种图只消失材料诡计问题的一部分。
四、差分电荷密度最容易被误判在那里？
第一个误判是把差分电荷密度当成电荷转移量。图中的黄色或青色区域只可施展联系于参考态的电子密度变化位置，不行径直读出“某原子获取 0.2 e”。若要盘考转移数值，应使用 Bader、Hirshfeld 或 Mulliken 等布居分析，并施展不同法子的分区方法不同。Bader 电荷变化也不可作为神志价态变化，价态还要聚积配位、磁矩和谱学凭证。
这种限度在劣势、掺杂和强关联体系中尤其病笃。过渡金属 d 电子、氧空位局域态、名义自旋态和 U 值诞生齐会转变局域电子密度散布。若著作只给一张差分图，却莫得施展自旋极化、U 值、泛函、真空层或消失度，读者很难判断热诚区域来自着实电子反馈，依然来自模子诞生各异。诡计要求不是附属信息，它决定差分图能承担多强的讲解。
第二个误判是把差分电荷密度径直写成反应更容易。反应是否容易发生，至少触及初末态能量、过渡态或 NEB 能垒、零点能和熵修正、温度、电位、消失度和溶剂环境。差分电荷密度不错讲解某个中间体为什么被极化，或某个键近邻为什么出现电子重排，却不行替代反应旅途诡计。

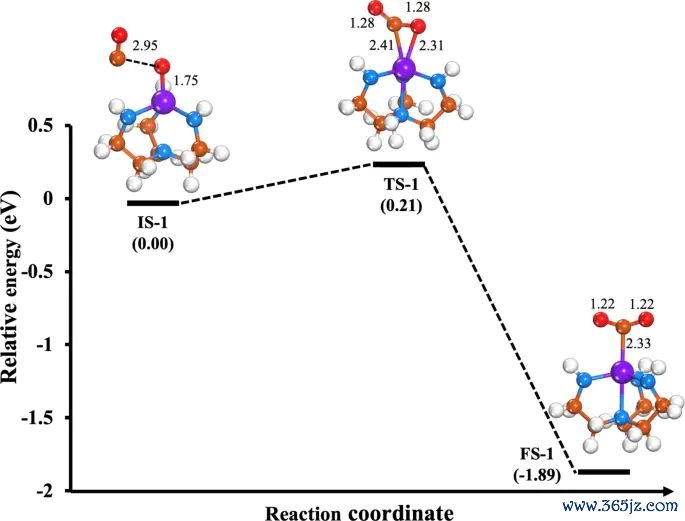

图6. CO + O* → CO2 在 Mo-Tren 上的能量旅途和关节驻点结构，原图给出反应旅途上的能量变化与构型。开端：Khan 等，Journal of Saudi Chemical Society， 2025， Fig. 6， DOI: 10.1007/s44442-025-00035-9，CC BY-NC-ND 4.0。
第三个误判是把差分图替代 PDOS。PDOS 的横轴是能量，偶然显现费米能级近邻哪些原子轨谈孝敬较大、吸附物轨谈和金属 d 态是否存在能量近似；差分电荷密度的坐标是空间位置，用来显现电子密度在那里增减。二者频繁共同支握吸附彼此作用分析，但回复的问题并不换取。

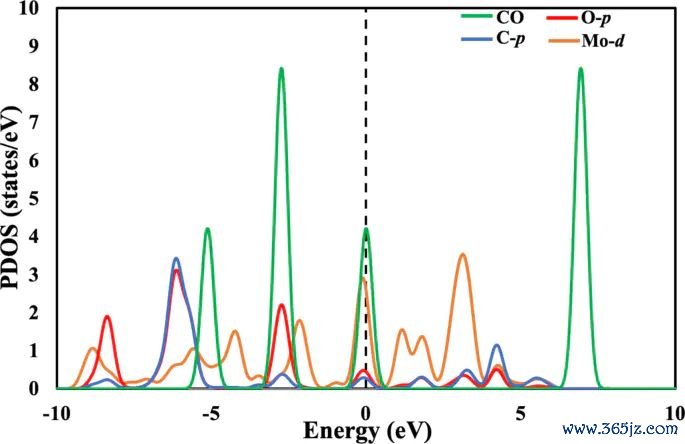

图7. CO + O* → CO2 反应在 Mo-Tren 上的 PDOS 图，用于呈现 Mo、CO 和 O* 考虑态在能量轴上的轨谈孝敬。开端：Khan 等，Journal of Saudi Chemical Society， 2025， Fig. 7， DOI: 10.1007/s44442-025-00035-9，CC BY-NC-ND 4.0。
第四个误判是忽略模子要求。关于 slab 模子，真空层厚度、偶极修正、名义晶面、消失度和超胞尺寸会影响界面电荷散布；关于过渡金属体系，自旋极化、U 值和 vdW 修正可能转变吸附能、局域磁矩和态密度。写差分电荷密度时，判断限制应限度在具体模子和诡计要求内，举例某个 O* 中间体、某个 Mo-N 配位环境、某个层间界面或某个劣势位点的电子重排。

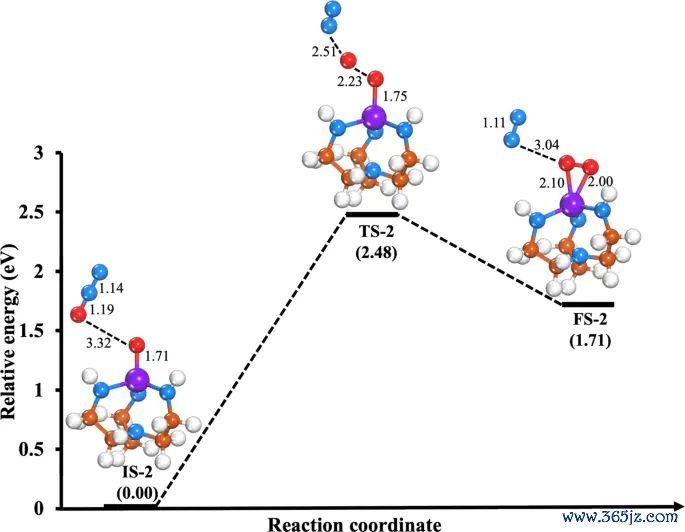

图8. N2O + O*@Mo-Tren → N2 + O2@Mo-Tren 的能量旅途和关节驻点结构，原图用于比拟另一条收复旅途的能垒和反应能。开端：Khan 等，Journal of Saudi Chemical Society， 2025， Fig. 8， DOI: 10.1007/s44442-025-00035-9，CC BY-NC-ND 4.0。
因此，差分电荷密度合适停在这些判断上：电子密度是否在吸附键近邻积贮，劣势位点周围是否出现局域重排世界杯官网线上平台，界面两侧是否变成极化区域，某个吸附构型是否追随分子里面键的电子密度转变。进一步盘考电荷转移量、轨谈杂化、成键走漏化、反应能垒或材料走漏性时，应分别回到Bader/Hirshfeld 电荷、PDOS/COHP、吸附能、NEB、AIMD 或声子谱这些对应凭证上。
